- Pour voir les plans d'un  CARRIOLI

cliquer sur les mini-plans pour les agrandir

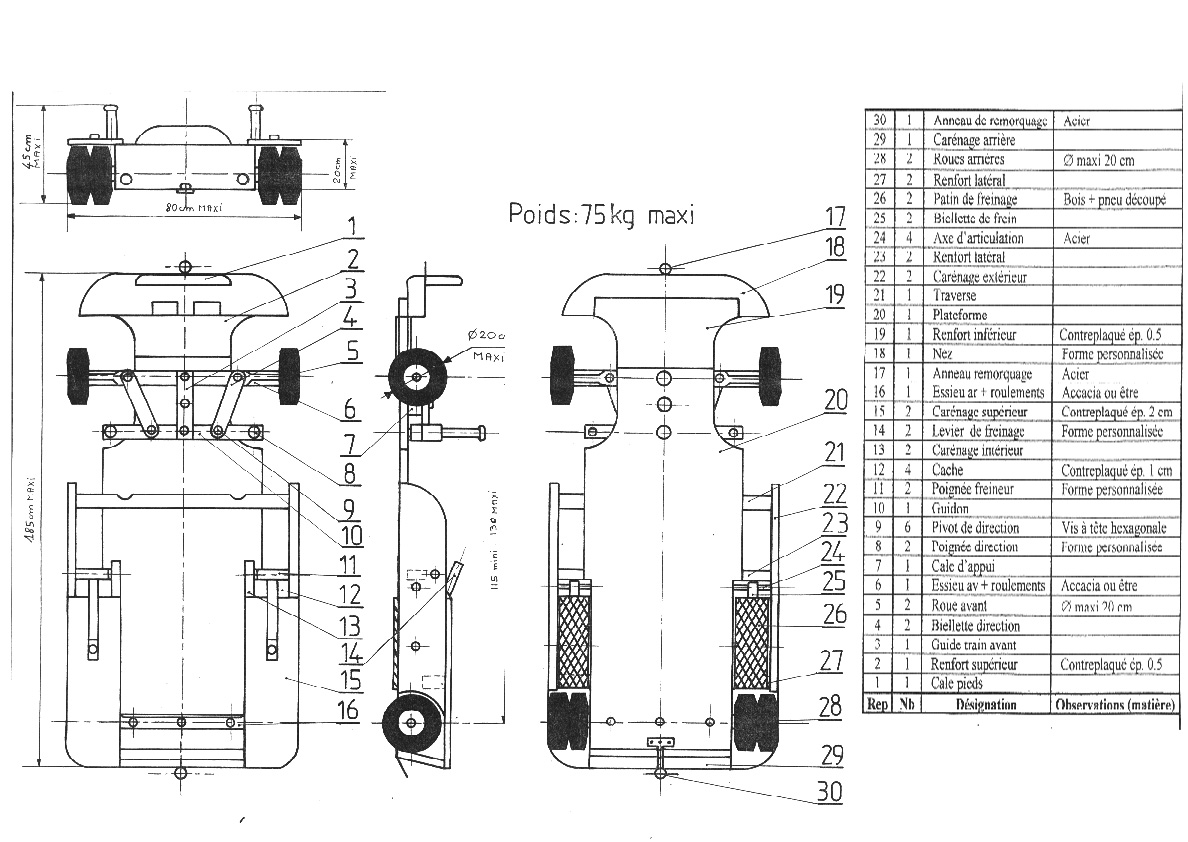

Plan d'ensemble du carrioli:   images/mini_plan_ensemble_c7.gif(285038 octets)

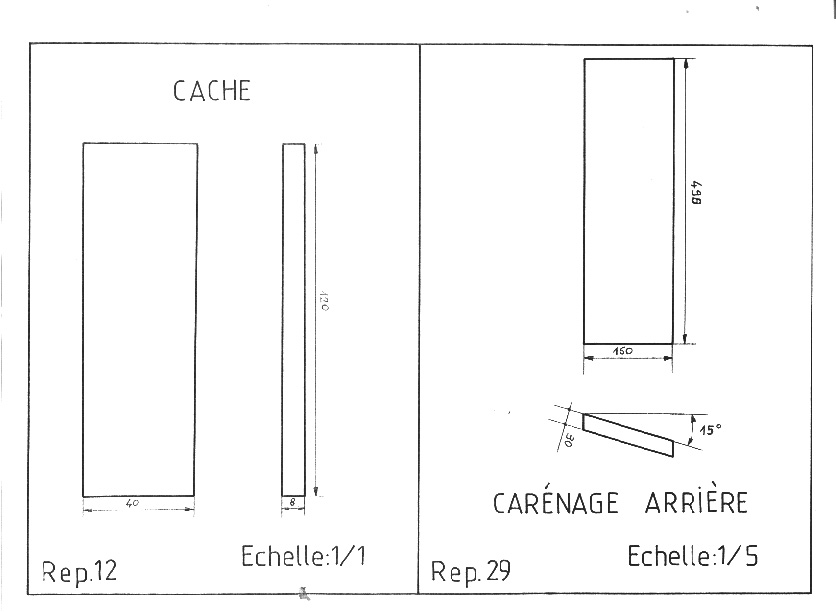

Plan des pièces n° 12-29 :wpe11.gif (58709 octets)

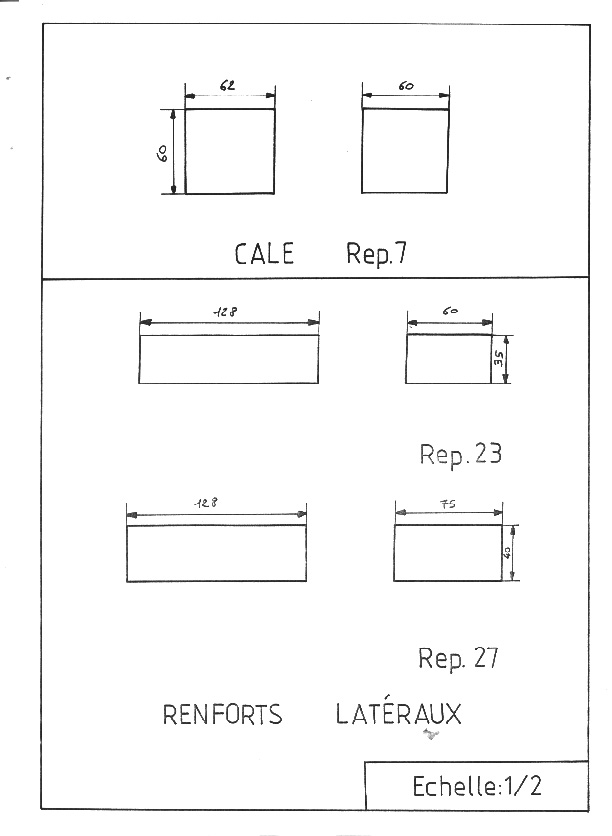

Plan des pièces n° 7-23-27 : wpe13.gif (52339 octets)

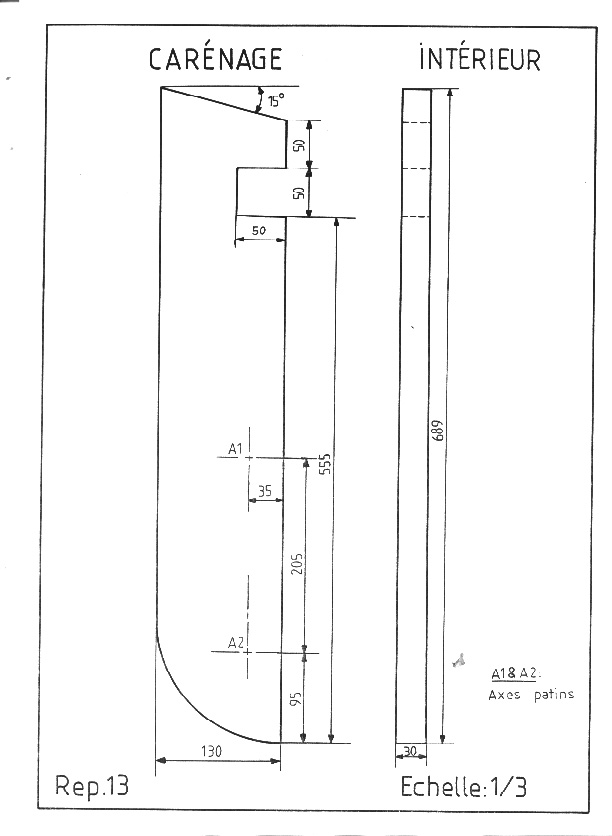

 Plan des pièces n° 13 : wpe17.gif (64839 octets)

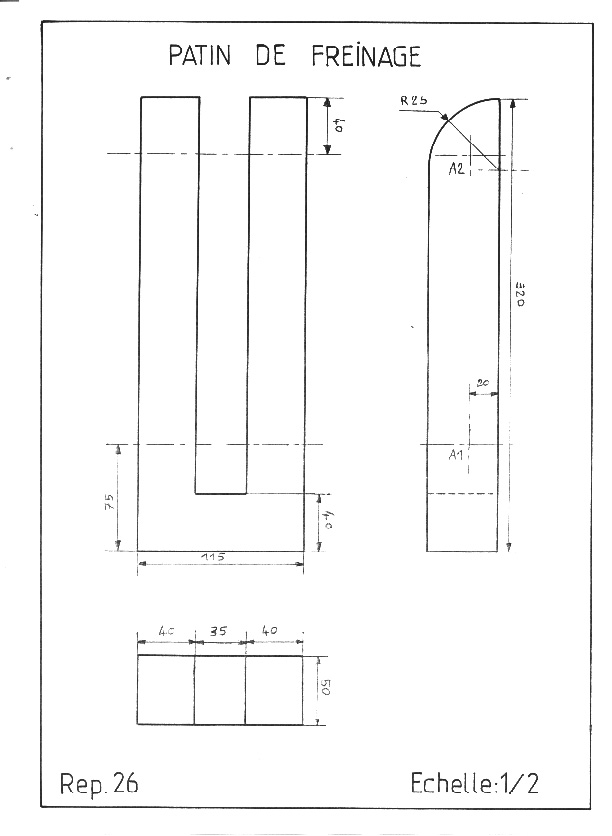

Plan des pièces n° 26 : wpeF.gif (60837 octets)

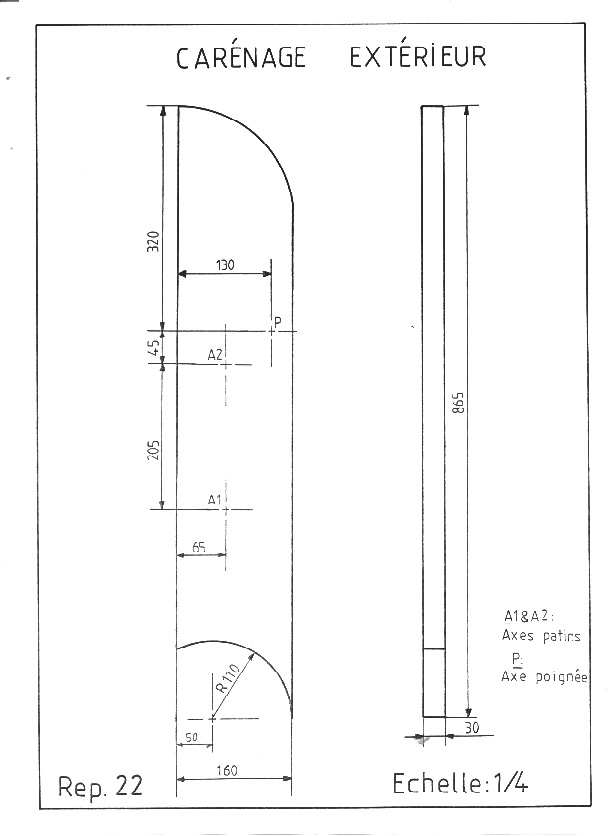

Plan des pièces n° 22 : wpeB.gif (60896 octets)

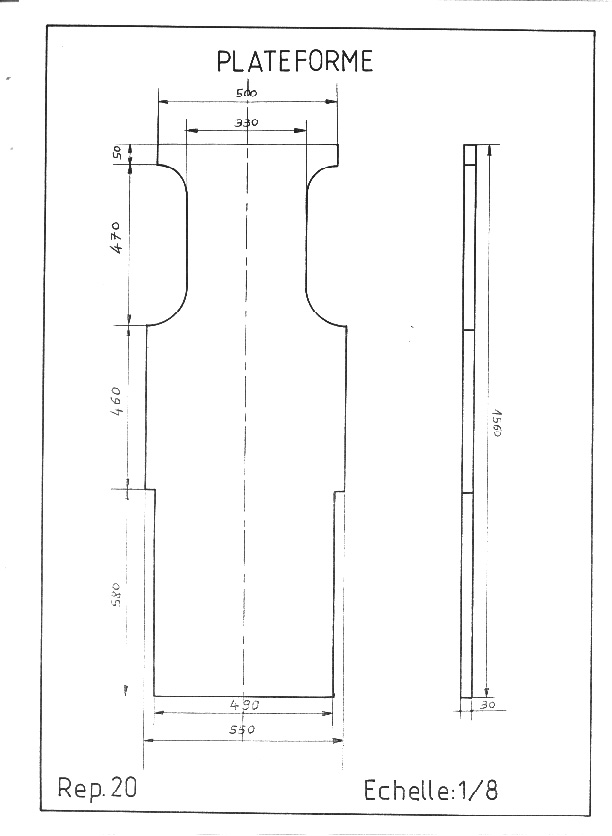

Plan des pièces n° 20 : wpeD.gif (59429 octets)

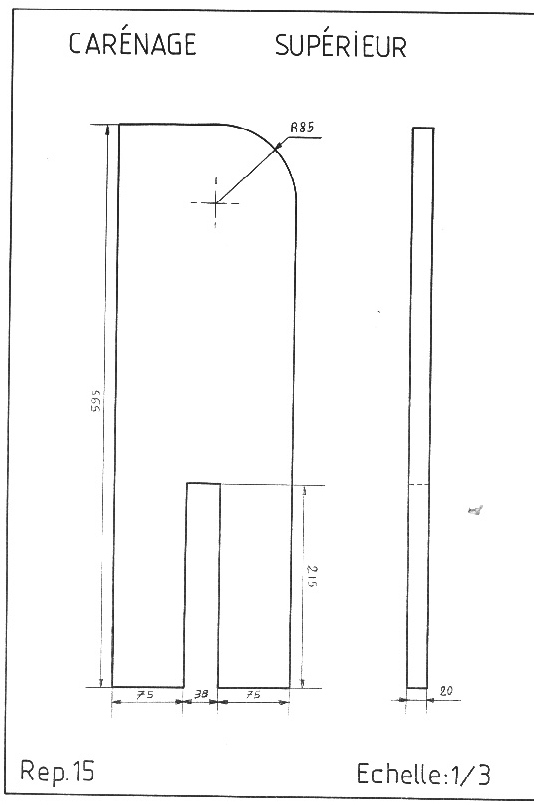

Plan des pièces n° 15 :wpe21.gif (48416 octets)

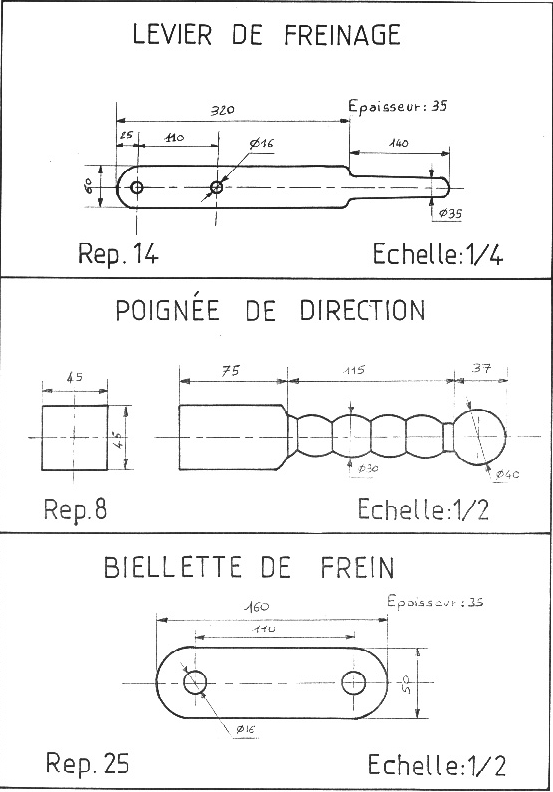

Plan des pièces n° 14-8-25 :wpe1F.gif (78104 octets)

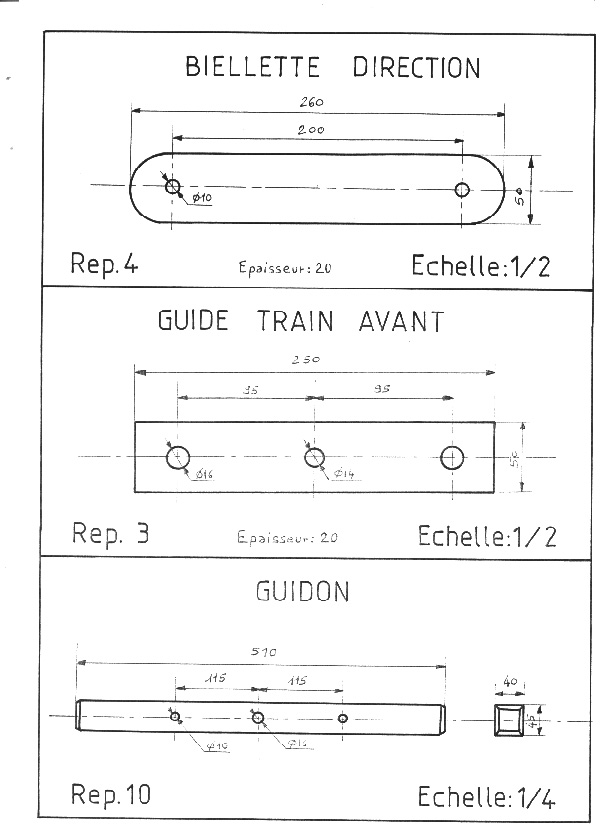

Plan des pièces n° 4-3-10 :wpe19.gif (85456 octets)

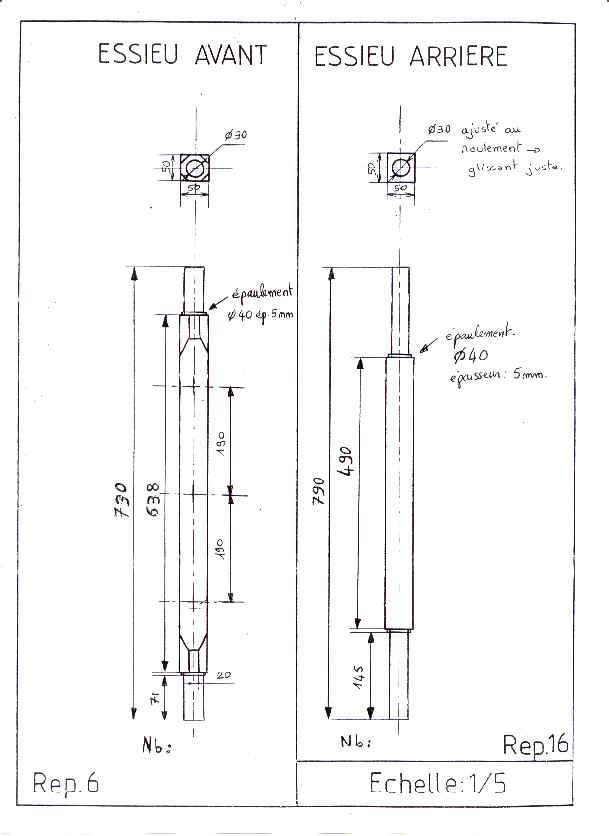

Plan des pièces n° 6-16 : wpe1B.jpg (41035 octets)

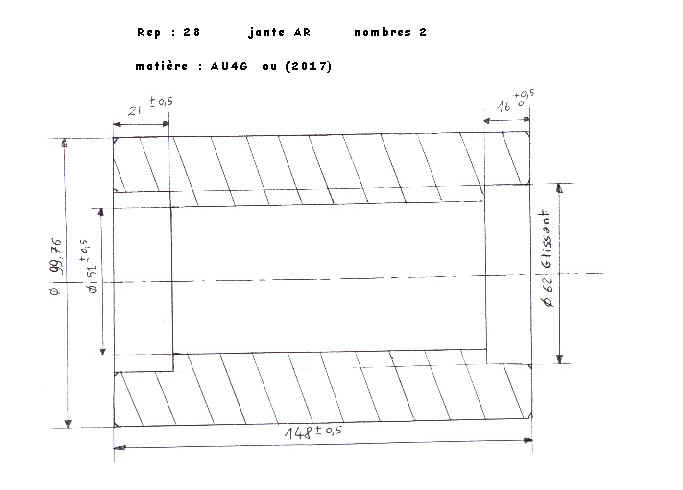

Plan des pièces n° 28 : wpe15.jpg (23835 octets)

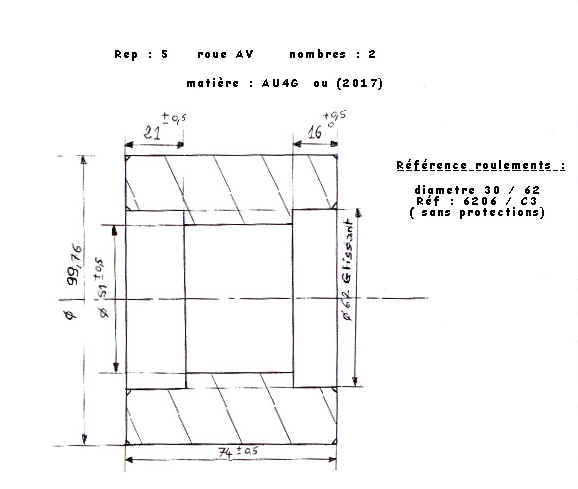

Plan des pièces n° 5 : wpe1D.jpg (21454 octets)









référence des bandages : BAND CC 200/075-100 ZA

Attention si vous prenez une licence vous pourrez bénéficier

de la centrale d'achat de la fédération







- Pour voir les plans d'un  SIDE - CAR

cliquer sur les mini-plans pour les agrandir



Plan 3D du châssis




colonne de direction




plan du châssis


Té de fourche




bras oscillant




Si vous possédez des plans simples à réaliser, n'hésitez pas a nous contacter, nous nous ferrons une joie de les publier.
